Product name: | Heavy Duty 100KG Payload weight Hydraulic Telescopic Mast Radar Antenna Tripod Telescopic Mast | Mast full height: | 9m |
---|---|---|---|
Mast retracted height: | 2.4m | Number of Sections: | 6 sections |
Load Capacity: | 100KG | Hydraulic Operating Pressure: | 180 bar |
Base tube size: | 160*160mm | Top tube size: | 60*60mm |
Power Supply: | DC24V | Lifting control: | Wired Remote Control |

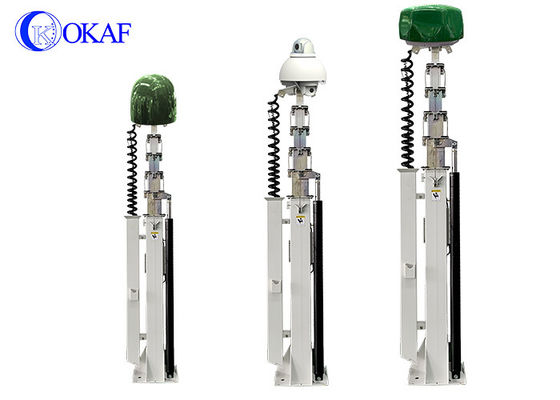

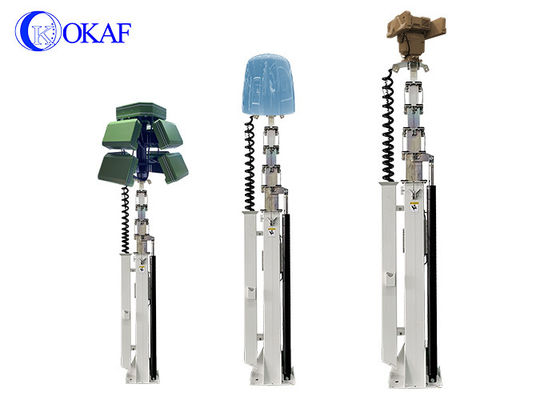

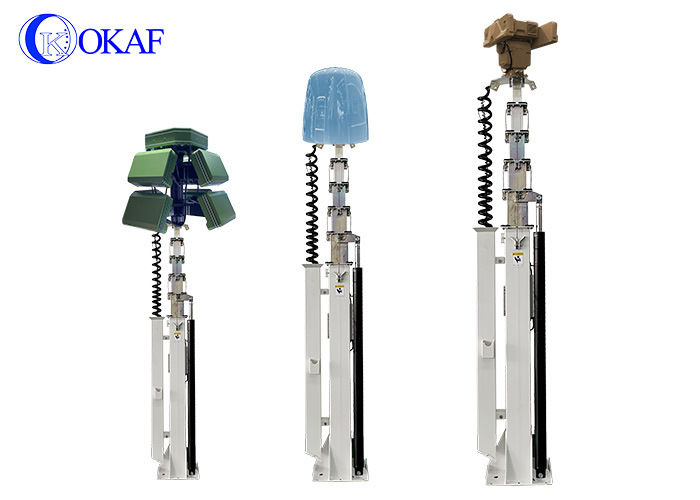

중량 100KG 유료물 무게 수압 망원경 기둥 레이더 안테나 삼각 기둥 망원경 기둥
수압 망원경 기둥수압력을 사용하여 원하는 높이로 도달하기 위해 여러 개의 둥근 구간을 확장하고 후퇴하는 승강장 시스템이다.이 마스트는 종종 안테나와 같은 장비의 일시적인 상승이 필요한 응용 프로그램에서 사용됩니다., 카메라, 조명 시스템 또는 센서, 특히 통신, 보안 및 비상 대응과 같은 산업에서.
작동 원리:
수압 유체 압력화:
이 시스템은 수압 펌프가 활성화 될 때 시작됩니다. 펌프는 수압 유체 (일반적으로 기름) 를 압력화하고 수압 실린더로 보내줍니다. 유체가 실린더에 들어갈 때, 수압 펌프는 수압 유체 (일반적으로 기름) 를 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압 수압피스톤을 안으로 밀어 넣습니다.피스톤에 가해지는 수압 힘으로 막대가 뻗어나가게 됩니다.

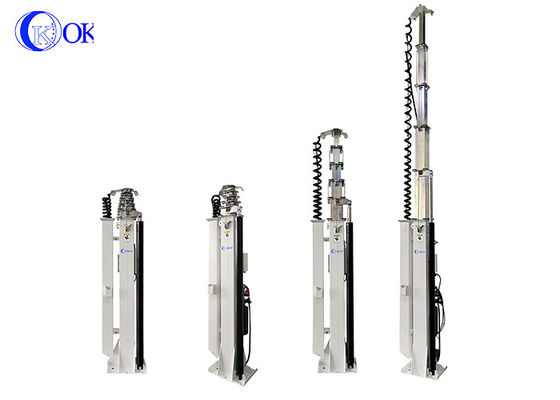

마스트 확장:
수압 압력 은 막대기 의 첫 번째, 가장 안쪽 부분 을 바깥 으로 뻗도록 강요 한다. 힘 은 매 둥근 부분 을 통해 전달 되고, 그 부분 들 을 순차적 으로 밖으로 밀어낸다.액체가 계속 펌프 될 때, 더 많은 마스트 섹션이 확장됩니다. 마스트는 점차적으로 확장되며, 각 섹션이 다음 섹션의 내부로 미끄러집니다.기둥이 원하는 높이로 올라갈 수 있도록.
잠금 장치:
대부분의 수압 망원경 기둥에는 고정 된 높이에서 기둥을 고정하기위한 잠금 시스템이 포함되어 있습니다. 이것은 핀이나 래치 등 기계적 잠금,마스트가 길어지면 자동으로 작동합니다.일부 시스템에서는 수압 실린더 내부의 압력이 유지되며 추가 잠금 메커니즘이 필요하지 않고 마스트를 유지합니다.
마스트의 후퇴:
막대기 를 끌어내기 위해, 이 과정 이 역행 됩니다. 제어 밸브 는 수압 액체가 저수지 로 다시 흐를 수 있도록 조정 됩니다.
이것은 실린더 내부의 압력을 줄이고, 마스트 섹션은 중력이나 내부 스프링 또는 수동 메커니즘의 작용으로 인해 안으로 당겨집니다. 섹션이 후퇴 할 때,그들은 이전 섹션으로 다시 슬라이드, 막대기의 전체 높이를 줄입니다.
통제:
전체 연장 또는 후퇴 과정은 유선 원격 제어 시스템을 사용하여 운영자가 제어 할 수 있습니다.
수압 망원경 기둥의 장점:
원활한 동작:수압 시스템은 부드럽고 제어 된 확장 및 후퇴를 제공하며, 이는 기둥에 장착 된 민감한 장비 (예를 들어 안테나 또는 카메라) 에 중요합니다.
높은 부하 용량:수압 시스템 은 무거운 짐 을 처리 할 수 있으며, 이로 인해 상당량의 장비 를 들어올리는 데 적합 합니다.
조절 가능한 높이:기둥은 다양한 높이로 쉽게 조정될 수 있어 다양한 용도로 다재다능하다.
안정성:한 번 연장되면, 수압 막대는 안정적으로 유지되며, 수압 압력이 섹션을 고정시키기 때문에 붕괴의 상당한 위험없이 장비를 지원 할 수 있습니다.
신청서
수압 망원경 기둥은 다음과 같은 다양한 분야에서 사용할 수 있습니다.
전기통신:안테나 및 통신 장치의 설치 및 유지보수
보안:이동 감시 시스템에서 카메라와 조명을 일시적으로 또는 이동적으로 배치하는 데 사용됩니다.
응급 및 구조 작전:비상 상황에서 통신 시스템이나 조명을 높이는 빠르고 신뢰할 수 있는 솔루션을 제공합니다.
환경 모니터링:환경 모니터링 작업을 위해 접근하기 어려운 지역에 센서 또는 카메라를 배치하는 데 유용합니다.
기술 데이터
모델 | OK-HY09SJ-SQ |
전체 키 | 9m |
수축된 높이 | 2.4m |
부문 수 | 6 |
용량 | 100kg |
수압 작동 압력 | 180 바 |
확장 속도 | 완전 연장 4분 |
후퇴 속도 | 4분 후 완전 후퇴 |
기본 튜브 크기 | 160*160mm |
다섯 번째 튜브 크기 | 140*140mm |
네 번째 튜브 크기 | 120*120mm |
세 번째 튜브 크기 | 100*100mm |
두 번째 튜브 크기 | 80*80mm |
튜브 상단 크기 | 60*60mm |
소재 | 철강 |
전원 공급 | 24V DC |
통제 | 유선 리모컨 |
무게 | 110kg |
바람 저항 | 72km/h |
IP 등급 | IP65 (기후 방지, 먼지 방지) |
작동 온도 범위 | -20°C ~ 60°C |
